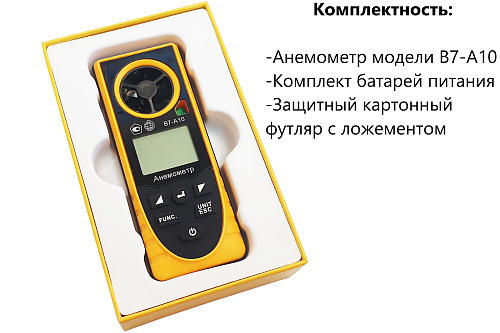

Анемометр с зондом-крыльчаткой В7-А10

Анемометр с зондом-крыльчаткой В7-А10

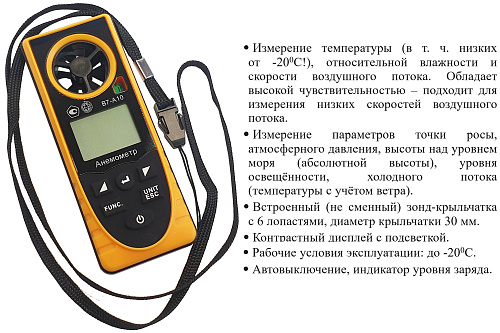

Модификация В7-А10 (термоанемометр + гигрометр, встроенный зонд-крыльчатка, каналы индикации точки росы, атмосферного давления, абсолютной высоты, уровня освещённости, холодного потока) представляет собой мобильный многофункциональный микропроцессорный анемометр ручного формата. Он состоит из электронного блока, совмещённого с измерительным зондом – моноблочного типа. Применяется для измерения температуры, относительной влажности, точки росы, атмосферного давления, высоты над уровнем моря (абсолютной высоты), уровня освещённости и скорости направленного воздушного потока и других газов в вентиляционных каналах и системах кондиционирования с вычислением объёма расхода, средних, максимальных и минимальных параметров воздушного потока.
Метрологическая информация.
Назначение средства измерений:
Анемометры комбинированные В7-А (далее по тексту – анемометры или приборы) предназначены для измерений скорости воздушного потока, а также температуры и относительной влажности окружающего воздуха.
Описание средства измерений:

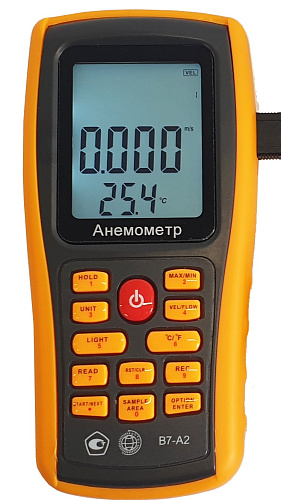

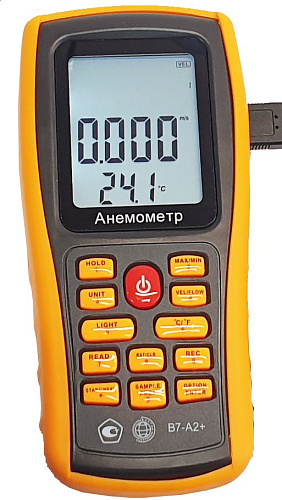

Анемометры изготавливаются в следующих модификациях: В7-А2, В7-А2+, В7-А3, В7-А9, В7-А10 и В7-А11. Модификации приборов различаются между собой по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным возможностям.
Принцип измерения температуры окружающего воздуха основан на обратной зависимости электрического сопротивления чувствительного элемента термисторного типа (NTC) от температуры измеряемой среды.
Принцип измерения относительной влажности приборов основан на изменении электрической ёмкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влаго-чувствительного слоя.

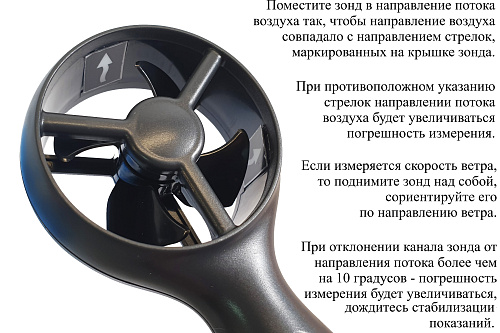

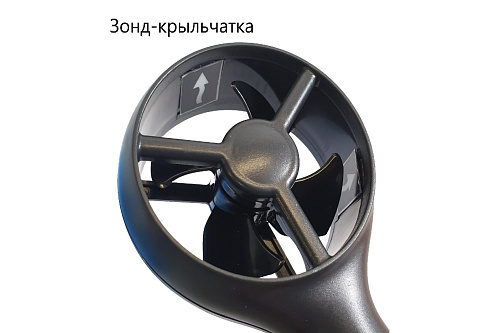

Анемометры с зондом-крыльчаткой применяются для измерения скорости направленного воздушного потока в трубопроводах и коробах вентиляционных устройств, для вычисления расхода вентиляционного воздуха в вентиляционных отверстиях, воздуховодах жилых и производственных зданий. Принцип действия приборов при измерении скорости воздушного потока модификаций В7-А2, В7-А2+, В7-А9 и В7-А10 основан на тахометрическом принципе, при котором частота вращения первичного преобразователя (крыльчатки) пропорциональна скорости воздушного потока, в который он помещён. Скорость вращения крыльчатки преобразуется в электрический сигнал индуктивным преобразователем.
Анемометры с зондом «обогреваемая струна» (представлены на другой странице по этой ссылке) применяются аналогично анемометрам с зондом с крыльчаткой. Принцип действия анемометров модификаций В7-А3 и В7-А11 при измерении скорости воздушного потока основан на постоянном нагреве чувствительного элемента типа «обогреваемая струна» до температуры выше окружающей и непрерывном его охлаждении потоком воздуха. Постоянная температура поддерживается микропроцессором прибора. Ток обогрева пропорционален скорости потока воздуха. В качестве измерителя температуры используется полупроводниковый термистор, а скорость воздушных потоков определяется с помощью платинового терморезистора в виде обогреваемой струны. Он позволяет регистрировать даже незначительное перемещение воздуха, благодаря чему анемометр с «обогреваемой струной» обладает более высокой чувствительностью и точностью при меньшем диаметре измерительного зонда (по сравнению с анемометром с зондом-крыльчаткой). Недостатки: низкая механическая прочность (применяемая проволока очень тонкая) и нарушение калибровки из-за загрязнения и окисления горячей проволоки, но, т. к. они практически безынерционны, то широко применяются в аэродинамических экспериментах для измерения локальной турбулентности и пульсаций потока.
Область применения: санитарный и технический надзор в горнодобывающей промышленности (в т. ч. в шахтах), в строительстве, в производственных, складских, публичных и жилых зданиях при аттестации рабочих мест, оценки условий хранения, контроля окружающей среды в лабораториях и других сферах деятельности, в т. ч. в метеорологических целях.
