Настройка входит в стоимость

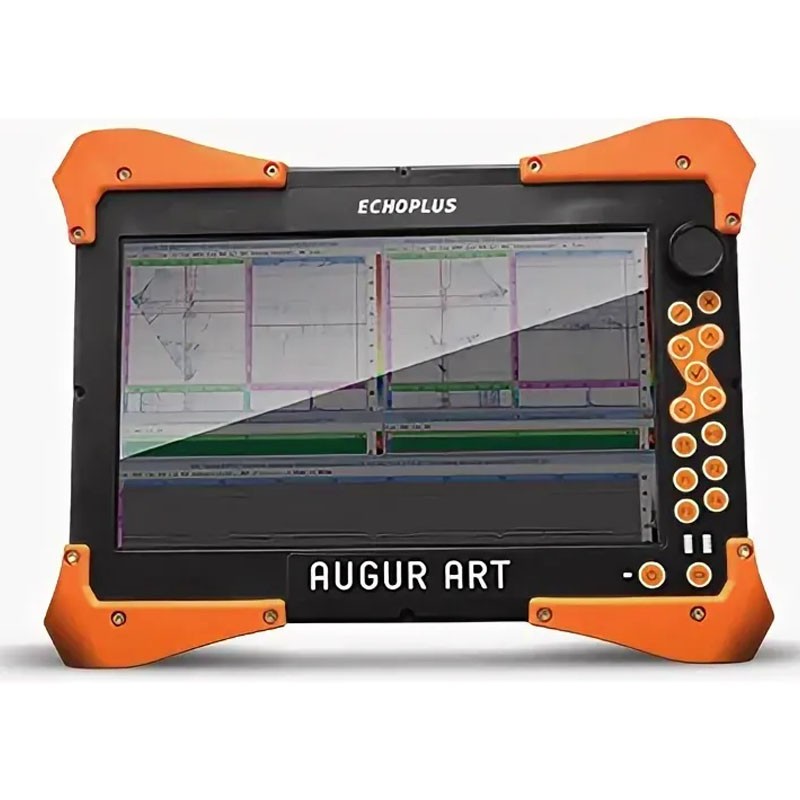

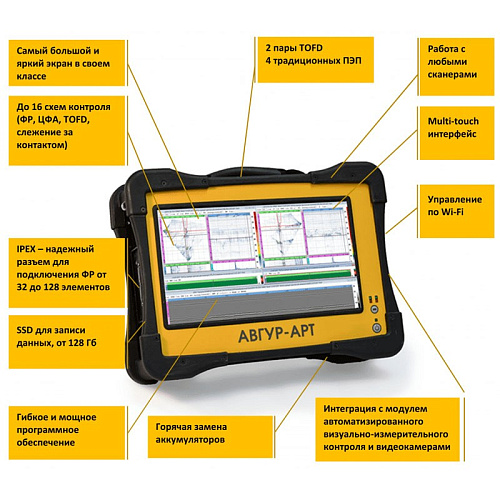

Многоканальный ультразвуковой дефектоскоп АВГУР-АРТ с ручным управлением, оснащенный технологией фазовых решеток, цифровой фокусировкой антенны и методом TOFD.
Поддерживается выравнивание чувствительности по углу и дальности с применением типовых контрольных отражателей: зарубок, плоскодонных отверстий, отверстий бокового сверления в соответствии с требованиями российской и международной нормативной документации. Технология ФР-АРД позволяет оценивать эквивалентную площадь дефекта.
Алгоритмы АВГУР-АРТ позволяют получать изображения В-типа по разным акустическим схемам с учетом отражения от дна объекта контроля. После цифровой обработки этих изображений облегчается задача получения информации о форме дефекта.
Применение сложных фазоманипулированных сигналов реализуется за счет применения программируемого секвенсора и последующей математической обработки и позволяет повышать качество изображения при контроле материалов с высокими коэффициентами затухания ультразвука.
Для обеспечения качания луча в дополнительной плоскости и при контроле материалов с зернистой структурой целесообразно применение антенных матриц и антенных решеток, подключаемых по раздельно-совмещенной схеме (TRL). Количество элементов в матрице определяется конфигурацией дефектоскопа – от 32 до 128 элементов.
Характеристики модулей
|
Количество каналов ФР |
64; 128 шт |
|
Количество независимых каналов ФР |
32; 64 шт |
|
Диапазон установки амплитуд импульсов возбуждения ФР |
от 30 до 100 В |
|
Диапазон установки амплитуд импульсов возбуждения TOFD |
от 50 до 400 В |
|
Диапазон установки длительности импульсов возбуждения |
от 50 до 400 нс |
|
Допускаемое отклонение установки длительности импульсов возбуждения |
±10 % |
|
Диапазон регулировки коэффициента усиления приёмного тракта |
от 0 до 80 дБ |
|
Шаг регулировки коэффициента усиления |
не более 0,1 дБ |
|
Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приёмника |
±1 дБ |
|
Рабочая полоса частот |
от 0,4 до 25 МГц |
|
Диапазон регулировки длительности развёртки |
от 1 до 600 мкс |
|
Настраиваемые КИХ фильтры |
На каждый канал |
|
Максимальное число групп / законов фокусировки |
16 / 2048 |
|
Максимальная частота посылок импульса возбуждения |
20 кГц |
|
Скорость сбора и записи данных |
до 200 Мб/с |
Характеристики точности
|
Диапазон измерения глубины залегания дефекта |
от 1 до 200 мм |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; |
±0,8 мм |
|
Пределы допускаемой абсолютной погрешности измерения глубины залегания дефекта при условии, что значение апертурного угла* α, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм |
±(0,3+0,03*z) мм, где z - значение глубины, мм |
|
Диапазон измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность |
от 1 до 120 мм |
|
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет не менее 5 град/мм; |
±1,0 мм |
|
Абсолютная погрешность измерения расстояния от точки ввода ультразвуковых колебаний до проекции дефекта на поверхность при условии, что значение апертурного угла* а, отнесенное к длине ультразвуковой волны λ составляет менее 5 град/мм |
±(0,3+0,03*z) мм, где z - расстояние от точки ввода до проекции дефекта, мм |
|
Диапазон измерения пройденного расстояния датчиком пути |
от 1 до 20000 мм |
|
Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 1 до 100 мм |
±0,5 % |
|
Относительная погрешность измерения пройденного расстояния датчиком пути в диапазоне от 100 до 20000 мм |
±0,5 % |
Прочие характеристики
|
Параметры дисплея |
13,3“, 1920x1280, контаст 1000:1, сенсорн |
|
Габаритные размеры дефектоскопа (длина х ширина х высота) |
не более 400 х 300 х120 мм |
|
Масса блока системного |
до 7 кг |
|
Степень промышленной защиты при заглушенных разъемах |
IP66 |
|
Средний срок службы |
не менее 10 лет |
|
Питание осуществляется от источника внешнего питания постоянного тока (от аккумуляторной батареи или блока питания, подключенного к сети переменного тока) |
9-18 В |
|
Время работы от аккумулятора |
4 ч + горячая замена |
